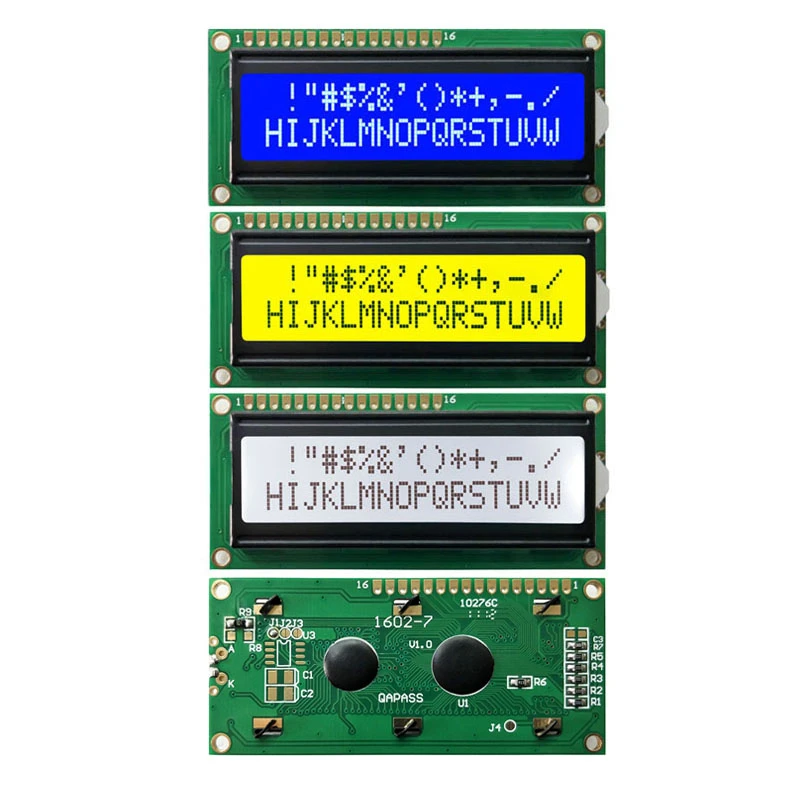

16 * 2 LCD дисплей с i2c е обикновен течнокристален дисплей модул, който може да показва 2 реда с до 16 знака на ред. Този тип дисплей се използва широко във вградени системи, Arduino проекти и други микроконтролерни приложения. Използването на интерфейса I2C (Inter-Integrated Circuit, serial bus) може значително да опрости връзката и контрола, позволявайки на множество устройства да комуникират по една и съща линия за данни.
1. продукт Въведение
2. Функция на продукта
Предимства
I2C интерфейсът на матричен екран 1602 е предпочитан метод за свързване, за да направи екрана по-съвместим за разработване на продукти и да спести използването на щифтове. При използване на традиционния паралелен интерфейс са необходими голям брой пинове, докато I2C използва само два проводника. Чрез I2C шината можете да свържете множество устройства към една и съща шина. Използвайки драйвера I2C, кодът за управление на LCD дисплея е по-сбит, като по този начин се подобрява ефективността на разработката.
16x2 LCD дисплей с I2C интерфейс осигурява удобно, гъвкаво и лесно за разширяване решение. Независимо дали се използва за обучение, експерименти или практически приложения, той е много практичен компонент. Обикновено се свързва, както следва:
LCD VCC → I2C VCC (обикновено 5V)
LCD GND → I2C GND
LCD SDA → I2C SDA (линия за данни)
LCD SCL → I2C SCL (часовникова линия)
Комбинацията от 16x2 LCD дисплей и I2C интерфейс предоставя уникални предимства за различни проекти и практически приложения, особено в сценарии, при които трябва да се показва текстова информация. Неговата универсалност и лекота на използване го правят един от предпочитаните компоненти за електронни проекти. Нашите клиенти обикновено използват 1602 LCD дисплеи широко в електрически винтови машини и контролери за сценично осветление. В допълнение, той може да се използва и в много продукти с цифров дисплей с малко съдържание на дисплея и площ на дисплея. например,
1. Инструменти: В лабораторно оборудване и тестови инструменти LCD може да се използва за показване на експериментални параметри, резултати от тестове или предупредителна информация.
2. Индустриална система за контрол: В индустриалните системи за контрол 16x2 LCD се използва за показване на информация за състоянието, предупреждения за грешки и т.н. на машини и оборудване, така че операторите да могат да реагират навреме.
3. Дисплей на таблото: В превозни средства или мотоциклети LCD може да се използва за показване на важна информация като скорост, обем на горивото, температура на двигателя и др.
4. Играчки и игри: В някои електронни играчки или игри използването на LCD дисплеи може да подобри потребителското изживяване и да привлече потребители чрез показване на резултати, информация за ниво и т.н.
5. параметър на продукта (спецификация)
|
Размер на модула: 80X36X11.3 |
LCD AA:64.4X16 |
| LCD размер: 1,44 инча | Резолюция: 16x2 пиксела |
| Драйвер IC: SPLC780D |
Тип драйвер за подсветка: Power/3.3V/5V/HITE |
| Интерфейс: 4W/4 SPI | Подсветка: Бял LED |
|
ПИН |
СИМВОЛ |
|
|
1 |
VSS | |
|
2 |
VDD |
|
|
3 |
V0 |
|
|
4 |
РС |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
ДБ1 | |
|
9 |
DB2 | |
|
10 |
ДБ3 | |
|
11 |
ДБ4 | |
|
12 |
ДБ5 | |
|
13 |
ДБ6 | |
|
14 |
ДБ7 |
|
|
15 |
A |
